Slide SL20-22C lamellás

Az  SL20-22 C-rendszer egy olyan kézzel működtetett reluxával egybeépített napvédő/árnyékolástechnikai hőszigetelő üvegszerkezet, amely a két-illetve három rétegű szerkezet 20-22 mm-es légrésében található. Mivel a hőszigetelő üvegszerkezetbe van beépítve, nem függ az időjárási viszonyoktól, nem igényel karbantartást, és mindig tiszta marad, így folyamatosan megbízható működést garantál. Az elülső mágneses vezérléssel ellátott SL20-22C-rendszer által mozgatható reluxa felemelését, leengedését és a lamellák forgatását két mágneses tengelykapcsoló segíti, amelyek közül az egyik a szigetelőüveg belsejében a fejprofilban, a másik, a szigetelő üvegegység külső részén található. A kézi működtetésű reluxák ideálisak a felújításhoz, mivel nincs szükség hálózati csatlakozásra.
A reluxás üvegszerkezetek felhasználási területe igen széles körű, alkalmazható a külső homlokzatokon ugyanúgy, mint a belső területeken, magánlakásokban, télikertekben, valamint, irodaházakban, iskolákban vagy óvodákban.

Funkció:
A beépített reluxa működtetése történhet le-és felmozgatással valamint a lamellák forgatásával/rögzítésével is.

Működés:
A reluxa kézzel mozgatható. A mágnes működtetésével lehet a napvédelem és betörésvédelem alapján a kívánt szöget beállítani. A külső vezérlőegység az üveglaphoz egy erősen ellenálló ragasztószalaggal van rögzítve, amely közvetlenül a belső mágnessel szemben található. A reluxa mozgatása egy végtelenített zsinórral történik. A zsinór segítségével lehetséges a reluxa felhúzása és leengedése, valamint a lamellák forgatása.

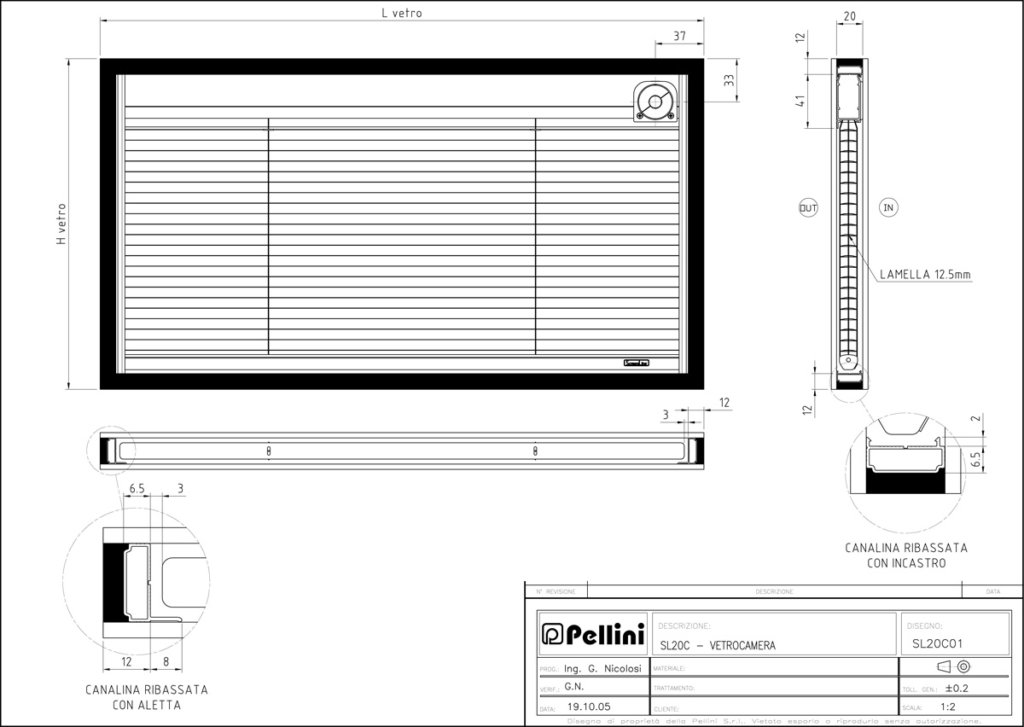

SL20C Adatlap

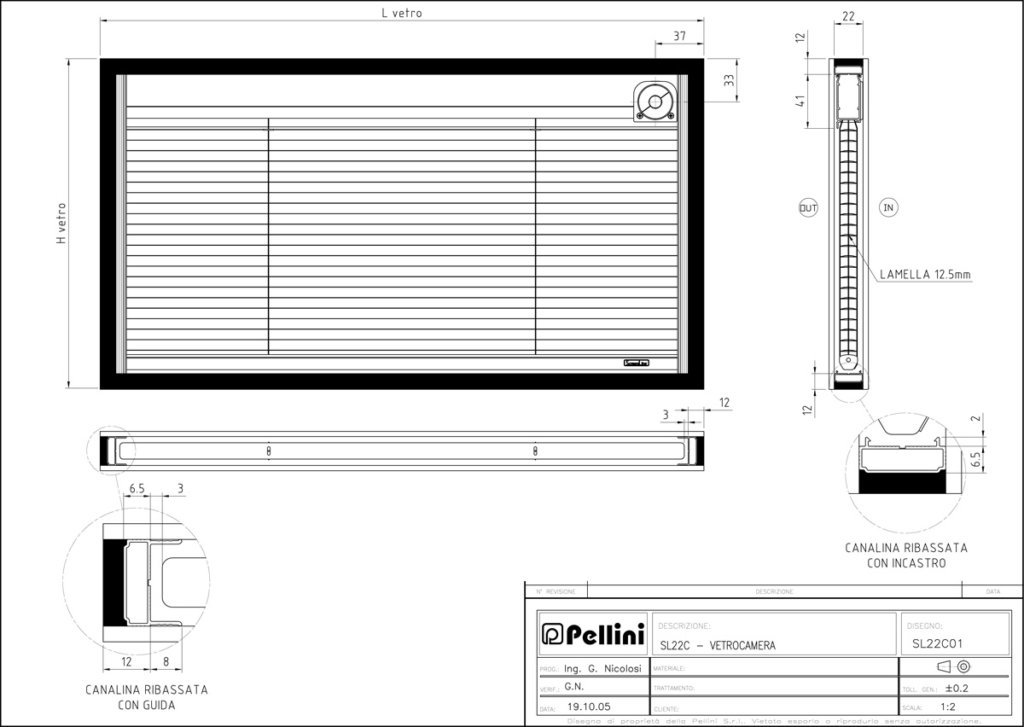

SL22C Adatlap

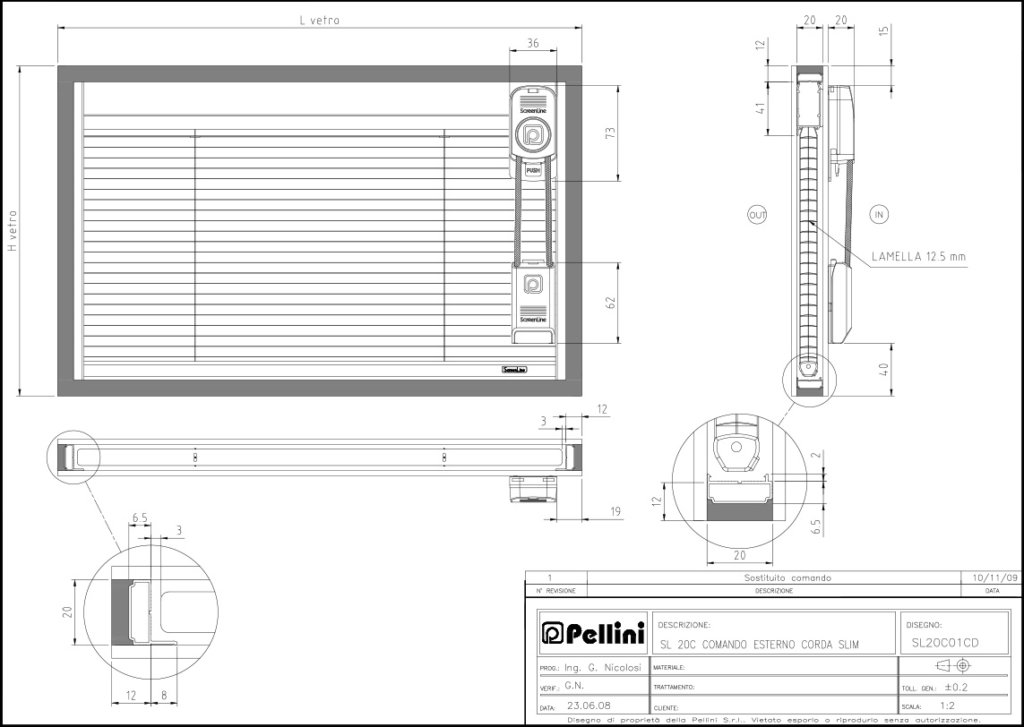

SL20-22C Adatlap kezelővel

Adatlap
Megnevezés: integrált reluxa
Rendszer: (C) kézi mozgatású, zsinóros
Típus: lamellás
Funkció: emelés/leengedés/forgatás
Távtartó, árnyékoló adatok:
Távtartó méreteTípusaLamella szélessége
20 mmMeleg peremes12,5 mm
22 mmMeleg peremes12,5 mm
Mérettábla:
SL20-22CMinimumMaximum
Szélesség300 mm2 000 mm
Magasság300 mm2 600 mm
Gyártási megvalósíthatóság:
SL20/22CMinMaxMagasság maximuma
Szélesség300 mm350 mm1 100 mm*
351 mm400 mm1 800 mm*
401 mm450 mm2 150 mm*
451 mm2000 mm2 600 mm**

* 2 600 mm-nél magasabb szerkezetek esetén csak a forgatási funkció működik.
** 3,51-5,2 m² között csak a forgatási funkció működik

CES000
Vezetékes húzó szett

SL2190
Külső motor

SL2248
Tekerős gomb
