Slide SL20-22MB lamellás

Az SL20-22 MB-rendszer egy napvédelemmel, betörésvédelemmel, fényvédelemmel, a légrésbe integrált reluxával ellátott, belső motorral működő hőszigetelő üvegszerkezet,  amely a két-illetve három rétegű szerkezet 20-22 mm-es légrésében található.
Mivel a hőszigetelő üvegszerkezetbe van beépítve, nem függ az időjárási viszonyoktól, nem igényel karbantartást, és mindig tiszta marad, így folyamatosan megbízható működést garantál. A reluxás üvegszerkezetek felhasználási területe igen széles körű, alkalmazható a külső homlokzatokon ugyanúgy, mint a belső területeken, magánlakásokban, télikertekben, valamint, irodaházakban, iskolákban vagy óvodákban.
Az SL20-22 MB-rendszert falazási munkák nélkül gyorsan össze és -beépíthető, és egyszerű, problémamentes a szállítása, mivel egyetlen kábel sem lóg ki a szerkezetből. A letisztult elegáns formának és a technikai előnyeinek köszönhetően, ez a termék kitűnően alkalmas az igényes kialakításokhoz.

Funkció:
A beépített reluxa működtetése történhet le-és felmozgatással valamint a lamellák forgatásával/rögzítésével is.

Működés:
A tovább fejlesztett elektromos emelő/leengedő rendszer működését egy a fejprofilba beépített elektromos motor és egy miniatűr vezérlőegység biztosítja. Ez lehetővé teszi a reluxák egyidejű és szinkronizált mozgatását. Mivel a motorban nincsenek szénkefék, a rendszer rendkívül csendes, megbízható és tartós. Az elektronika változatos vezérlési lehetőségei kényelmet és gyors működést garantálnak.

A belső reluxa  20, 22, 27, 29, 32 mm-es méretben elérhető, a lamella szélessége a reluxa típusától függően lehet 12,5 vagy 16 mm-es.

Előnyök

  • különböző szélességben elérhető
  • egyszerre több reluxa tökéletes mozgása és a lamellák szinkronizálása is lehetséges
  • két vezérlési lehetőség: két (normál) vagy három pólusú (két irányú vezérlés)
  • nyomógombbal, távirányítóval és mobil terminálokkal történő vezérlés

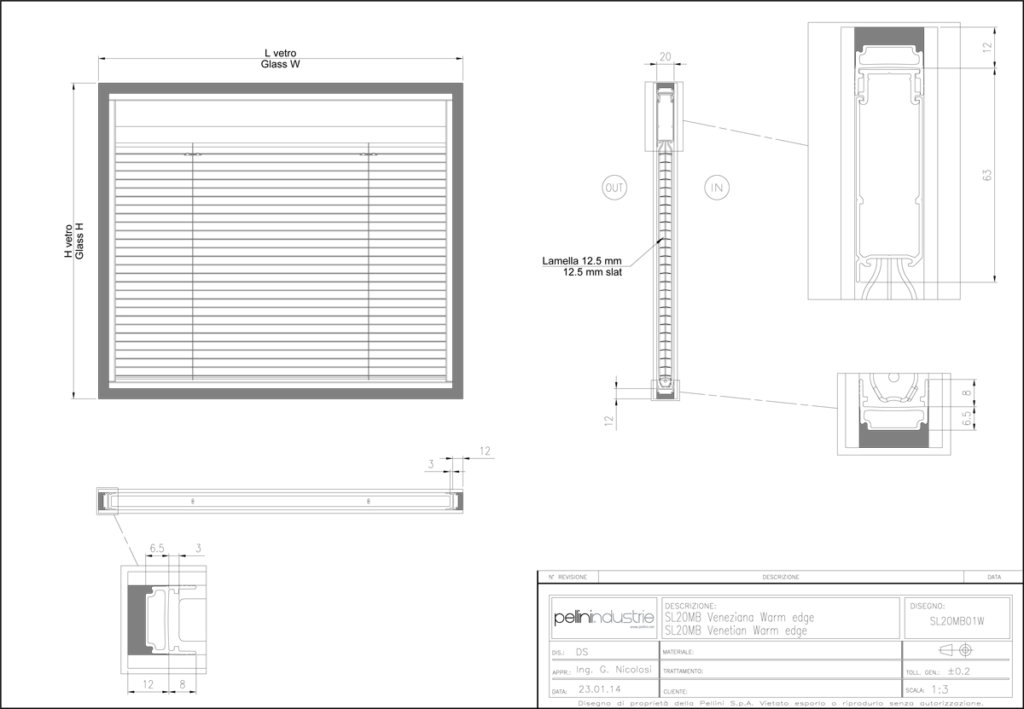

SL20MB Adatlap

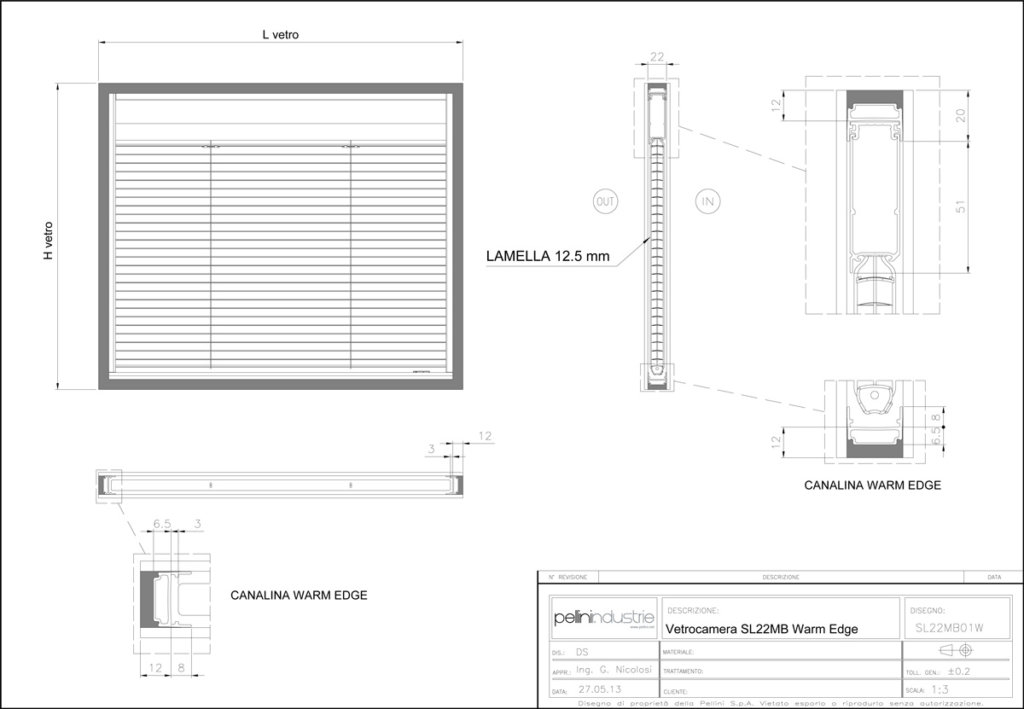

SL22MB Adatlap

Adatlap
Megnevezés: integrált reluxa
Rendszer: (MB) motoros mozgatású – szénkefe nélküli
Típus: lamellás
Funkció: emelés/leengedés/forgatás
Távtartó, árnyékoló adatok:
Távtartó méreteTípusaLamella szélessége
20 mmMeleg peremes12,5 mm
22 mmMeleg peremes12,5 mm
Mérettábla:
SL20-22MBMinimumMaximum
Szélesség300 mm2 000 mm
Magasság300 mm2 600 mm
Gyártási megvalósíthatóság:
SL20/22MBMinMaxMagasság maximuma
Szélesség300 mm350 mm1 670 mm*
351 mm400 mm2 020 mm*
401 mm2000 mm2 600 mm**

* 2 600 mm-nél magasabb szerkezetek esetén csak a forgatási funkció működik.
** 4,01-5,2 m² között csak a forgatási funkció működik.

ST1104
Tápegység 4 szerkezethez

SL2392S159
Távirányító

ST1108
Tápegység 8 szerkezethez

ST5311
Fali kapcsoló

SL1807
Vezérlő

SL1963
Rádiós vezérlő
