Slide SL20-22W lamellás

Az SL20-22 W-napelemes rendszer egy napvédelemmel, betörésvédelemmel, fényvédelemmel, a légrésbe integrált reluxával ellátott hőszigetelő üvegszerkezet. Külső áramellátást nem igényel. A belső motorral működő reluxás egység 20-22 mm-es vastagságban érhető el.
Az energiát közvetlenül az ablakon, az üvegre felragasztott napelem modullal nyerjük, mely biztosítja az elektromotor önálló energiaellátását. Az energiát akkumulátor tárolja, így szükség esetén rendelkezésre áll. Az akku folyamatos töltöttségét, a gyengébb szórt, nappali fény is biztosítja.
A reluxás üvegszerkezetek felhasználási területe igen széles körű, alkalmazható a külső homlokzatokon ugyanúgy, mint a belső területeken, magánlakásokban, télikertekben, valamint, irodaházakban, iskolákban vagy óvodákban.
A motoros, napelemmel ellátott reluxa minden típusú hőszigetelő rendszerbe beépíthető. Az SL 20-22 W-napelemes rendszer ideális ablakcserekor, mivel semmilyen kábel nem szükséges a beépítéséhez/telepítéséhez. A napelemes működtetésnek köszönhetően nincs szükség tápkábelre, és az energiatároló (akkumulátor) megbízható működést biztosít egy hosszabb sötét időszakban is.

Funkció:
A beépített reluxa működtetése történhet le-és felmozgatással valamint a lamellák forgatásával/rögzítésével is.

Működés:
A reluxa motoros emelését, leeresztését és forgatási funkcióját egy olyan csúszkás szenzoros akkumulátorral/modullal érhető el, amely az ablakkerethez vagy közvetlenül az üvegfelülethez van rögzítve.  Az energiát az üvegre felragasztott napelem biztosítja, amely az elektromos motor működéséért felelős. Az akkumulátor egységet adott esetben a hőszigetelő üvegszerkezet külső felületén található szolár panelen keresztül vagy kívánság szerint az akkumulátorba beépített Micro-USB csatlakozáson keresztül lehet feltölteni.

A belső reluxa  20, 22, 27, 29, 32 mm-es méretben elérhető, a lamella szélessége a reluxa típusától függően lehet 12,5 vagy 16 mm-es.

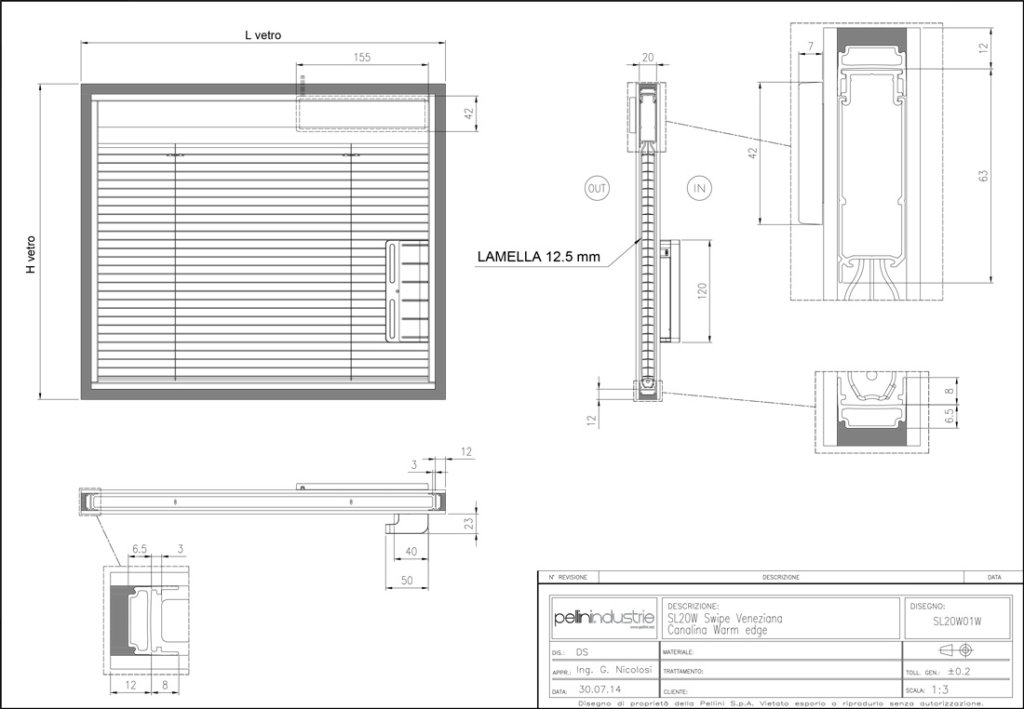

SL20W Adatlap

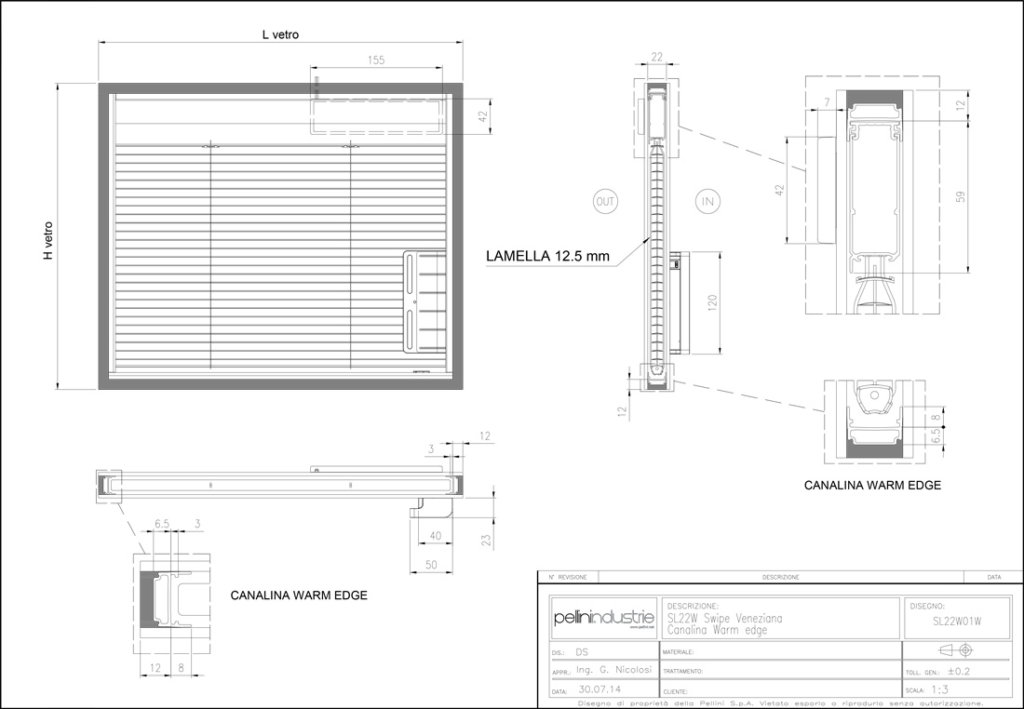

SL22W Adatlap

Adatlap
Megnevezés: integrált reluxa
Rendszer: (W) napelemes, motoros mozgatású – szénkefe nélküli
Típus: lamellás
Funkció: emelés/leengedés/forgatás
Távtartó, árnyékoló adatok:
Távtartó méreteTípusaLamella szélessége
20 mmMeleg peremes12,5 mm
22 mmMeleg peremes12,5 mm
Mérettábla:
SL20-22WMinimumMaximum
Szélesség300 mm2 000 mm
Magasság300 mm2 600 mm
Gyártási megvalósíthatóság:
SL20/22WMinMaxMagasság maximuma
Szélesség300 mm350 mm1 670 mm*
351 mm400 mm2 020 mm*
401 mm2000 mm2 600 mm**

* 2 600 mm-nél magasabb szerkezetek esetén csak a forgatási funkció működik.
** 4,01-5,2 m² között csak a forgatási funkció működik.

SL2380
Akkumulátor, érintős vezérlő

SL1084B160
Napelem

SL2380R
Akkumulátor, érintős vezérlő, távvezérelhető

SL2379
Akkumulátor rögzítő modul

SL2405EU
EU-s töltő adapter

SL2392S159
Távirányító
