SL27-29-32C Lamellás

← ScreenLine főoldal · Kapcsolat

Az SL27-29-32 C-rendszer egy olyan kézzel működtetett reluxával egybeépített napvédő/árnyékolástechnikai hőszigetelő üvegszerkezet, amely a két-illetve három rétegű szerkezet 27-29-32 mm-es légrésében található. Mivel a hőszigetelő üvegszerkezetbe van beépítve, nem függ az időjárási viszonyoktól, nem igényel karbantartást, és mindig tiszta marad, így folyamatosan megbízható működést garantál. Az elülső mágneses vezérléssel ellátott SL27-29-32 C-rendszer által mozgatható reluxa felemelését, leengedését és a lamellák forgatását két mágneses tengelykapcsoló segíti, amelyek közül az egyik a szigetelőüveg belsejében a fejprofilban, a másik, a szigetelő üvegegység külső részén található. A kézi működtetésű reluxák ideálisak a felújításhoz, mivel nincs szükség hálózati csatlakozásra. A reluxás üvegszerkezetek felhasználási területe igen széles körű, alkalmazható a külső homlokzatokon ugyanúgy, mint a belső területeken, magánlakásokban, télikertekben, valamint, irodaházakban, iskolákban vagy óvodákban.

Funkció: A beépített reluxa működtetése történhet le-és felmozgatással valamint a lamellák forgatásával/rögzítésével is.

Működés: A rakott reluxa kézzel mozgatható. A mágnes működtetésével lehet a napvédelem és betörésvédelem alapján a kívánt szöget beállítani. A külső vezérlőegység az üveglaphoz egy erősen ellenálló ragasztószalaggal van rögzítve, amely közvetlenül a belső mágnessel szemben található.A reluxa mozgatása egy végtelenített zsinórral történik. A zsinór segítségével lehetséges a reluxa felhúzása és leengedése, valamint a lamellák forgatása.

Műszaki leírás

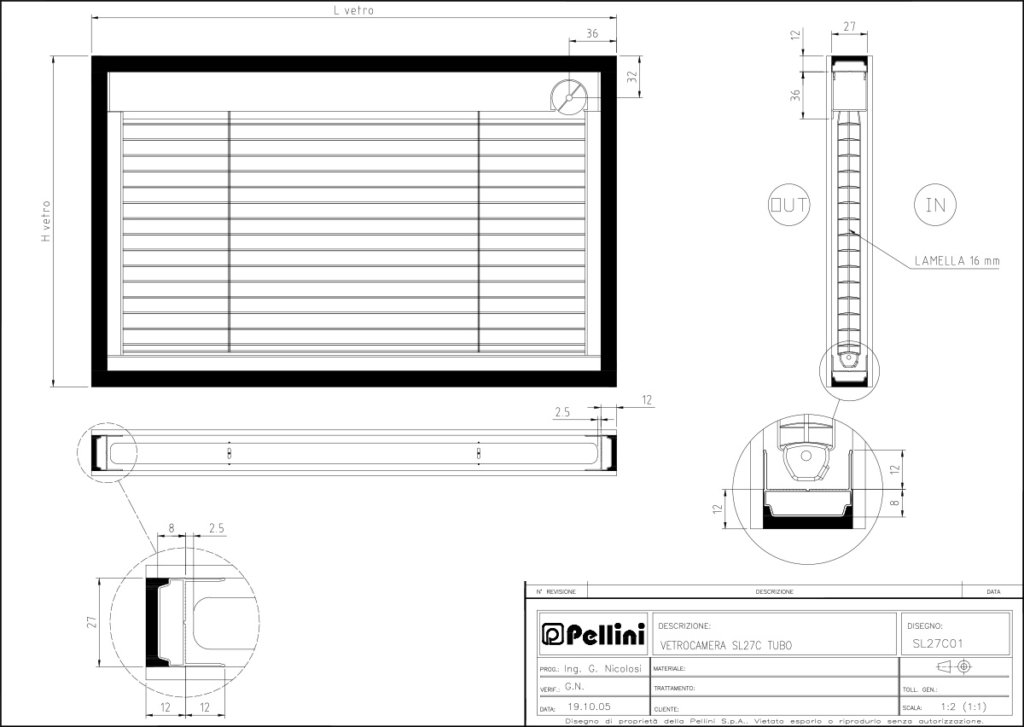

SL27C Adatlap

PDF Letöltés

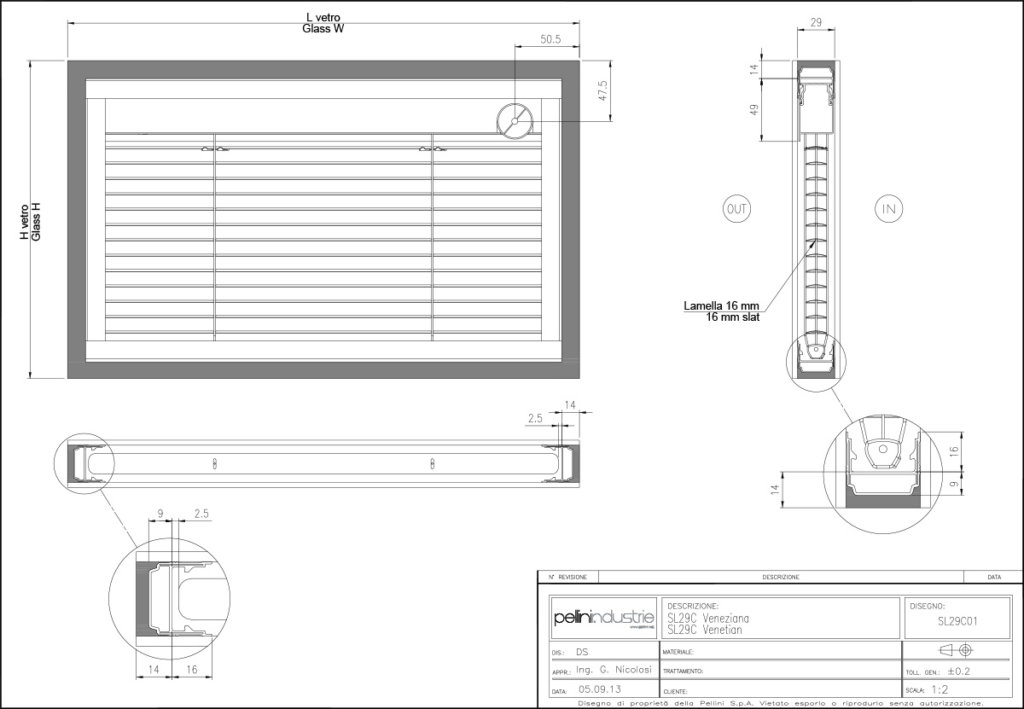

SL29C Adatlap

PDF Letöltés

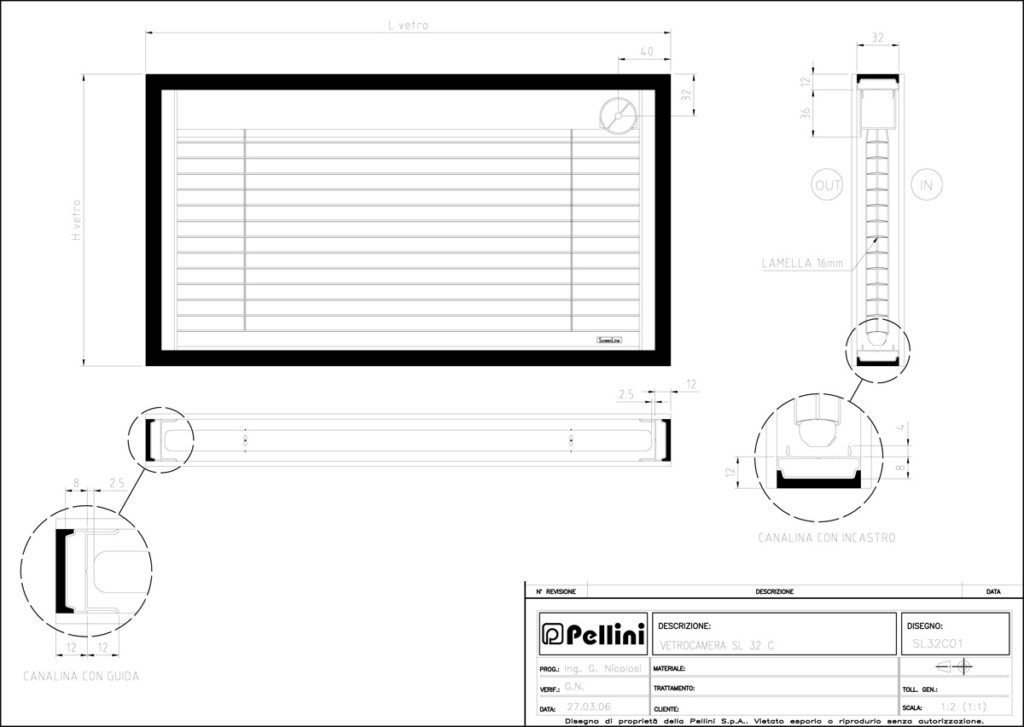

SL32C Adatlap

PDF Letöltés

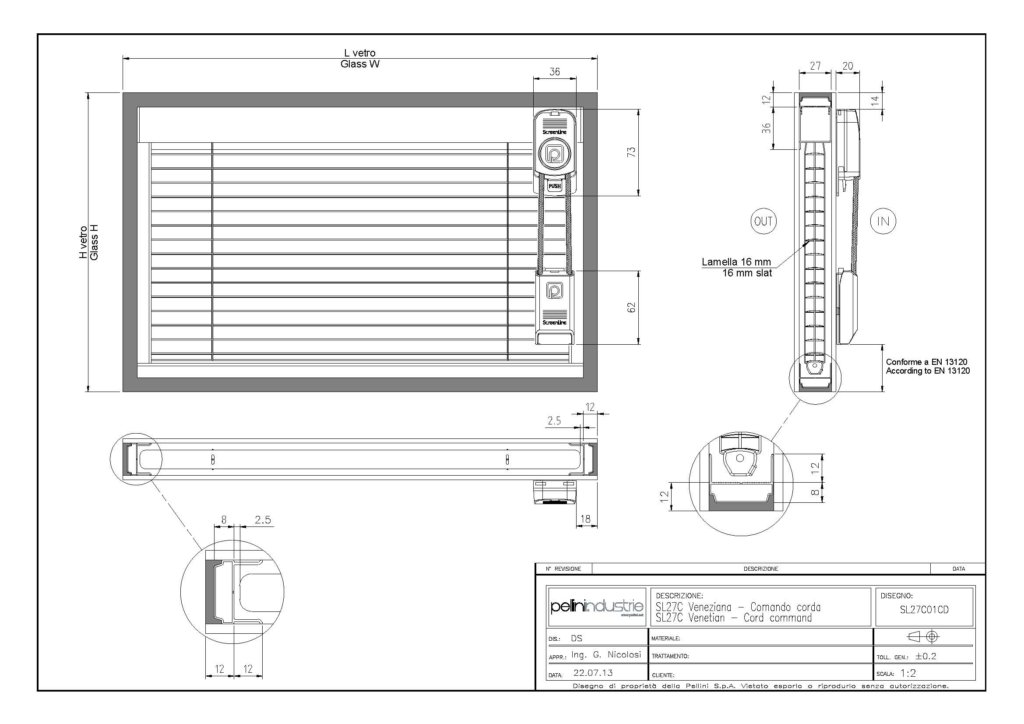

SL27-29-32C Adatlap kezelővel

PDF Letöltés

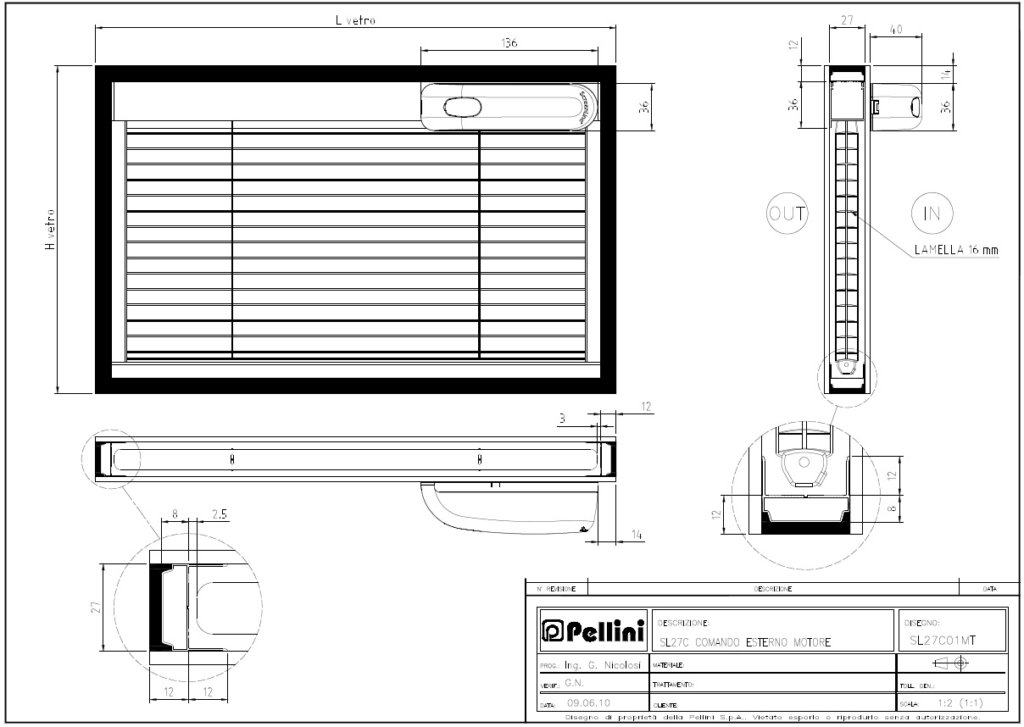

SL27C Adatlap külső motorral

PDF Letöltés

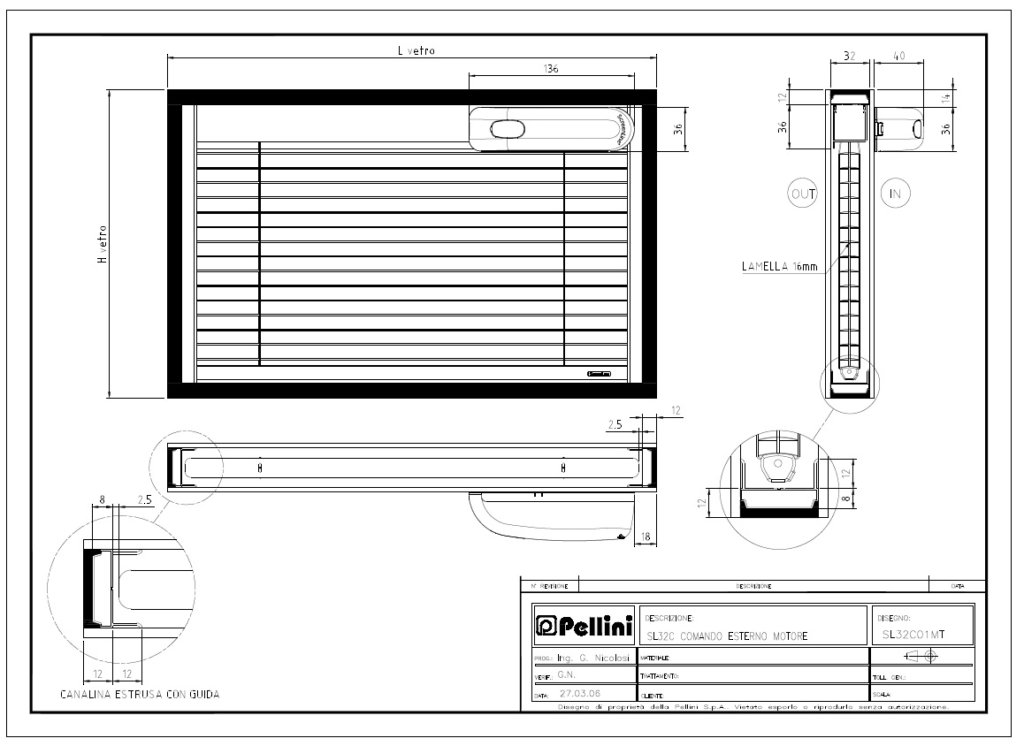

SL32C Adatlap külső motorral

PDF Letöltés

Színek

Technikai adatok

Adatlap

Megnevezés: integrált reluxa Rendszer: (C) kézi mozgatású, zsinóros Típus: lamellás Funkció: emelés/leengedés/forgatás

Távtartó, árnyékoló adatok:

Távtartó mérete	Típusa	Lamella szélessége
27 mm	Alumínium	16 mm
29 mm	Meleg peremes	16 mm
32 mm	Alumínium	16 mm

Mérettábla:

SL27C	Minimum	Maximum
Szélesség	300 mm	3 000 mm
Magasság	300 mm	3 000 mm

Gyártási megvalósíthatóság:

SL27C	Min	Max	Magasság maximuma
Szélesség	300 mm	350 mm	750 mm*
	351 mm	480 mm	1 800 mm*
	481 mm	580 mm	2 400 mm*
	581 mm	3 000 mm	3 000 mm**

SL29C	Minimum	Maximum
Szélesség	340 mm	3 000 mm
Magasság	300 mm	3 000 mm

SL29C	Min	Max	Magasság maximuma
Szélesség	340 mm	400 mm	770 mm*
	401 mm	480 mm	1 800 mm*
	481 mm	580 mm	2 890 mm*
	581 mm	3 000 mm	3 000 mm**

SL32C	Minimum	Maximum
Szélesség	300 mm	3 000 mm
Magasság	300 mm	3 000 mm

SL32C	Min	Max	Magasság maximuma
Szélesség	300 mm	350 mm	550 mm*
	351 mm	480 mm	1 600 mm*
	481 mm	580 mm	2 200 mm*
	581 mm	3 000 mm	3 000 mm**

* 3 000 mm-nél magasabb szerkezetek esetén csak a forgatási funkció működik. ** 6,01 – 9 m² között csak a forgatási funkció működik.

Tartozékok

CES000 Vezetékes húzó szett

SL2190 Külső motor

SL2248 Tekerős gomb
